安卓打包流程

1. [Python] 添加配置

  • 1.添加项目配置 vms/config/config.txt
  • 2.新建一个config文件到 vms/config/platform_{project}_{branch/version}.txt

2的文件 将作为打包后项目带出去的platform.txt的模板
platform.txt在打包流程中 判断 branch是否以t开头，是则用1，否则用第一个字符设置为platformId

 -------------------------------------------------
   File Name：     ModifyJsonFileHandler
   Author :       hujunhao
   date：          2018/3/16 16:03
   Description : 修改platform.txt文件
-------------------------------------------------
"""
class ModifyJsonFileHandler(BaseHandler):
    def __init__(self):
        super(ModifyJsonFileHandler, self).__init__(constants.H_MODIFY_JSON_FILE)
        pass

    def excute(self, args):
        version = args[0]
        publish_path = args[1]
        plat_path = args[2]
        to_path = args[3]

        cur_date_time = datetime.datetime.now()
        cur_date_time.strftime('%m%d%H%M')
        publish_data = script.configMgr.load_file(publish_path)
        ver_str = '%s_%s_%s_%s' % (
            version, publish_data['appVersion'], publish_data['resVersion'], cur_date_time.strftime('%m%d%H%M'))

        plat_data = script.configMgr.load_file(plat_path)
        plat_data['verInfo'] = ver_str

        # M by Yuk 2018-08-03
        # 修复不同platformId被覆盖回默认platformId的bug
        # platformId 取分支号
        platformId = str(version[0])
        if platformId == 't' or platformId == '0':
            platformId = 1
            pass
        plat_data['platformId'] = platformId

        script.configMgr.save_file(plat_data, to_path)

        return True

    pass

2. [Python] 执行流程： B_PACK_RES [Unity] :PackAllRes

  • 打包所有资源
  • 设置目录： res_ab: output\testsg\output\res\res_ab

3.[Python] 执行流程：B_CREATE_PUBLISH [Unity]: UpdateVersionAndPublishFile

  • 创建项目内的publish.txt和xxx_version.txt

4.[Python] 执行流程：B_BUILD_PROJECT [Unity]: BuildProject

  • 生成安卓工程
  • 将调用Unity中对Manifest文件已经修改

5.[Python] 执行流程：B_COMMIT_MOBILE

  • 将资源提交到SVN

6.[Python] 执行流程：B_CREATE_ANDROID_APP

  • 生成安卓 apk。

7.上传资源： [Python]: H_UPLOAD_CDN_COMPRESS

  • 上传本地生成的diff.txt中的文件到cdn
  • 内容示例如下：
    diff文件内容

8.打补丁包： [Python]：H_GENERATE_PATCH_CDN_COMPRESS

  • 输入参数: 起始版本，目标版本
    1. 获取两个版本的version文件
    1. 获取version中的catalogs, resources文件列表，以目标版本为准，起始版本中不同的记录到diff列表中
    1. 将diff列表中的文件遍历出，并压缩为 [start_version]_[target_version]patch.7z
  • 4.在目标版本的version文件中，添加压缩文件名到patchs字段
    1. 上传修改后的新的version文件

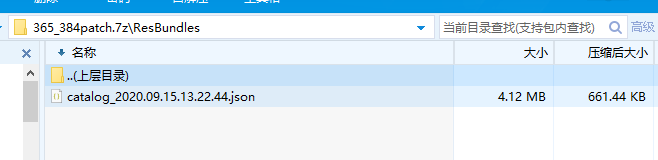

  • 结果如图：
    生成的364-384的补丁包

加载流程

1. 获取所有项目内版本号及version文件

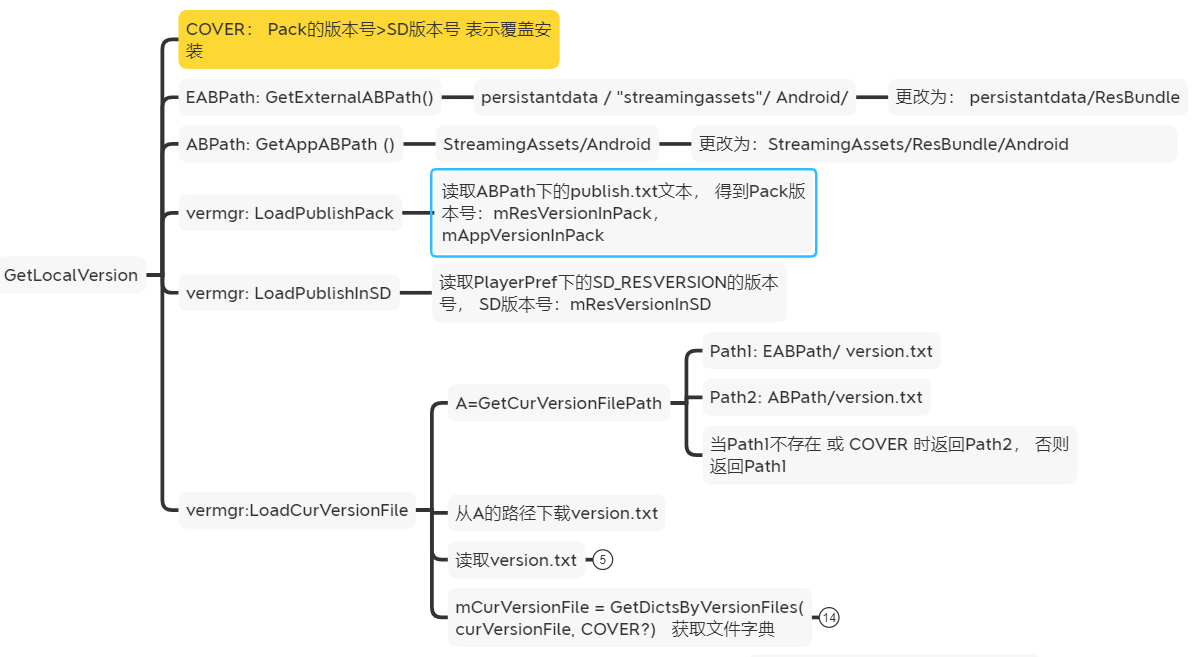

  • GetLocalVersion 的System执行， 如图获取 resVersionInPack, resVersionInSD, appVersionInPack
    加载本地的版本号信息

2. 加载Addressable的Catelog

  • GetLocalVersion System结束时调用

3. 加载服务端的md5文件，notice文件，server文件，version文件

  • GetServerList System执行

    • Server的根地址： 包体内的plaform.txt指明的serverKey, mCenterUrl

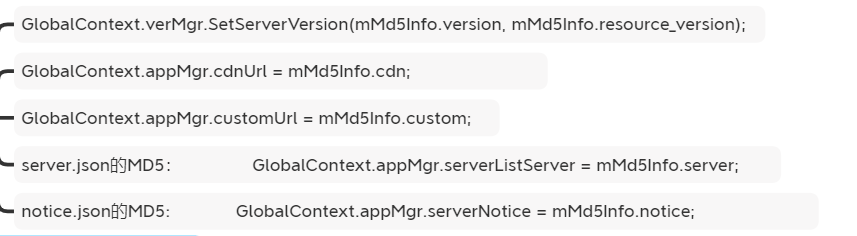

  • md5文件: {mCenterUrl}static/md5/{mChannel}.json。 从其中获取如图内容
    md5文件内容

  • notice文件： {mCenterUrl}static/notice/login/{mChannelKey}.json

  • server文件： {mCenterUrl}static/server/{mChannelKey}.json

4. 判断是否需要强更？[非Editor]

  • DownloadApp System执行
  • 服务端给的APP版本号，如果比appVersionInPack要大，则强更，跳转到下载地址

5. 更新资源文件 [非Editor]

  • DownloadUpdateFiles System执行

  • 服务端的res版本号，如果比(resVersionInPack与resVersionInSD中的最大者)大，则下载服务端的version文件

  • 服务端version文件： cdnUrl / Resources/[Android/iOS/Windows/Mac]/xxx_version.7z

  • 下载服务端版本文件并解压

  • 1.查找patches列表，如果存在 [resVersionInPack]_[服务端res_version]patch.7z 文件名，则进入补丁包快速下载流程

  • 2.未找到对应的patches记录，进入资源列表下载流程。

A: 补丁包快速下载流程：

  1. 补丁包地址： cdnUrl / Resources/[Android/iOS/Windows/Mac]/[resVersionInPack]_[服务端res_version]patch.7z
  2. 解压补丁包到persistantData下，记录最新catalog名称，完成下载流程
    B: 资源下载流程:
    对比得到 mCoreUpdateDic 必更资源列表，mAfterUpdateDic 随后（运行时）更新的资源列表
    结果：
    1.mCoreUpdateDic与mAfterUpdateDic为空？ ： 将服务端的version文件复制到本地sd下
    2.进行下载，并记录catelog文件名称，完成后，再次检测mCoreUpdateDic与mAfterUpdateDic，循环直到1成立

6. [再次]加载Addressable的Catelog

  • DownloadUpdateFiles System执行
  • 设置当前资源版本号为服务端

7. 进入登录，执行LoginPreload, InitLua, EnterLogin进入游戏

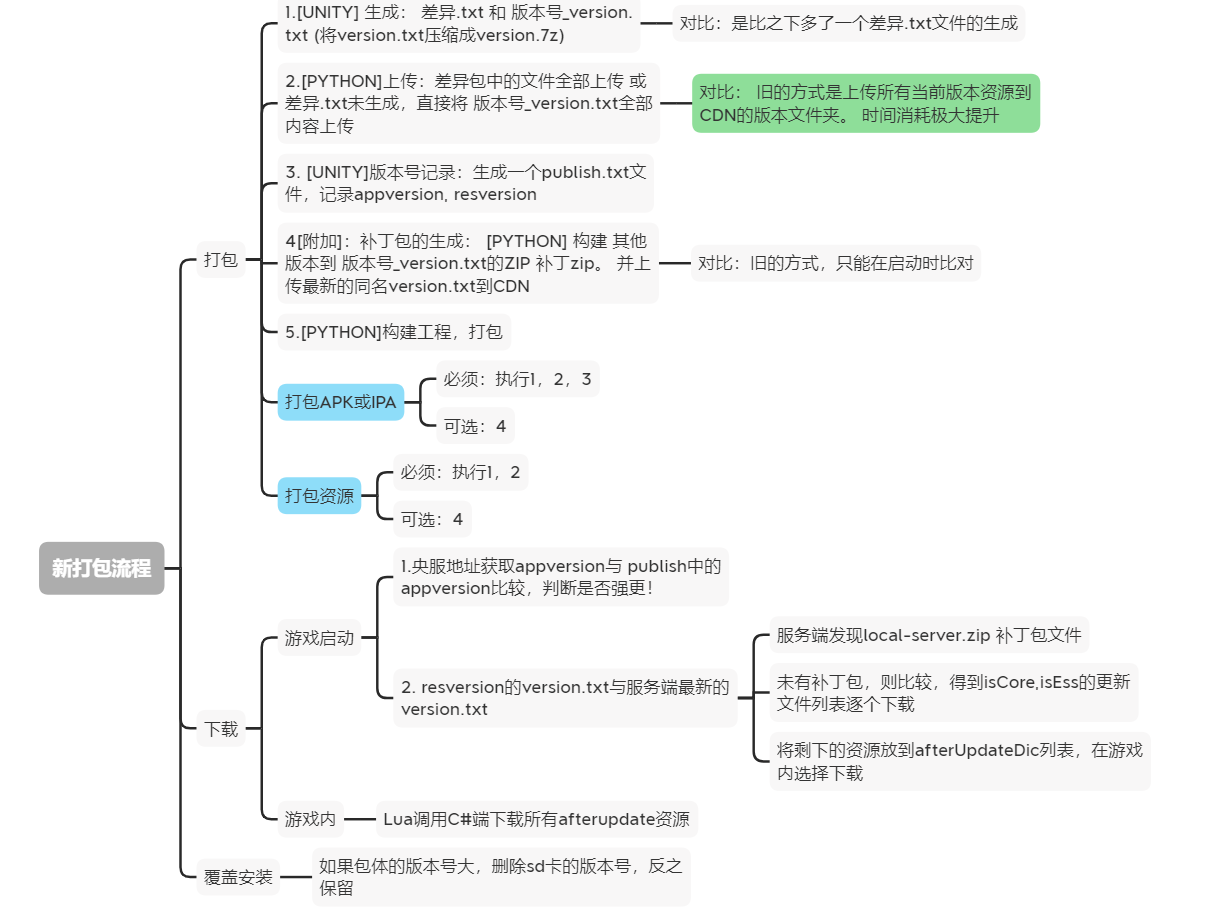

总体流程概述

总体流程概述

CI后台系统

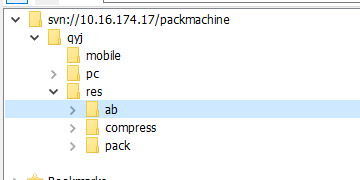

SVN资源目录结构

结构示例
